لماذا يهيمن صب الألمنيوم على تصنيع مكونات سيارات الطاقة الجديدة？

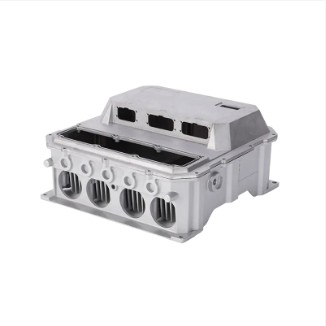

في قطاع تصنيع مركبات الطاقة الجديدة (NEV)، صب الألومنيوم بالضغط العالي (HPDC) أصبحت عملية التشكيل المفضلة لحاويات البطاريات، وأغطية المحركات، ومساكن وحدة التحكم في الطاقة (PCU)، والمكونات الهيكلية. باستخدام سبائك الألومنيوم أدك12، أو A380، أو أ356 كمواد خام، تتيح هذه العملية أشكالًا هندسية معقدة، وقنوات تبريد متكاملة، وواجهات تجميع دقيقة في دورة قولبة واحدة. من المتوقع أن ينمو سوق صب قطع غيار السيارات العالمية من 55 مليار دولار في 2025 ل 90 مليار دولار بحلول عام 2034 (معدل نمو سنوي مركب 5.5%)، مع سبائك الألومنيوم التي تتحكم في أ 70% محاسبة حصة المواد وتطبيقات النقل 56.6% من الطلب. يمكن لسيارات الطاقة الجديدة التي تستخدم مكونات الألومنيوم المصبوب أن تحقق تخفيضات في وزن حزمة البطارية تقريبًا 20% ، مما يؤدي إلى تحسين كفاءة الطاقة ونطاق القيادة بشكل كبير مع توفير مزايا تكلفة دورة الحياة الهائلة.

علم المواد: استراتيجية اختيار السبائك ADC12 وA380 وA356

المواد الأساسية ل مكونات مصبوبة من نوع NEV عادة ADC12 (معيار JIS) , A380 (معيار ASTM) أو A356 (معيار ASTM) سبائك الألومنيوم. تظهر هذه السبائك الثلاثة اختلافات كبيرة في التركيب، والخواص الميكانيكية، والتوصيل الحراري، مما يؤثر بشكل مباشر على القوة الهيكلية لحزمة البطارية، وكفاءة تبديد الحرارة، ومقاومة التآكل.

تكوين السبائك ومقارنة الأداء الرئيسي

يتميز ADC12 بمحتوى عالي من السيليكون 9.6%-12% ومحتوى النحاس 1.5%-3.5% ، مما يوفر سيولة استثنائية وقدرة على ملء الجدران الرقيقة مثالية لتصنيع زعانف تبديد الحرارة الدقيقة والمبيتات المعقدة بسماكة جدار منخفضة تصل إلى 1.0-1.2 ملم . قوة الشد النموذجية هي 150-200 ميجا باسكال مع الموصلية الحرارية 130-150 واط/م·ك . توفر طائرة A380 محتوى نحاسيًا أعلى (3.0%-4.0%)، مما يحقق قوة شد تبلغ 210-250 ميجا باسكال وصلابة أكبر (60-80 HB)، مما يجعلها مناسبة للأجزاء الهيكلية عالية التحميل. تم تعزيز A356 (AlSi7Mg0.3) بمحتوى المغنيسيوم، مما يوفر قابلية صب ممتازة ومقاومة للتآكل مع التوصيل الحراري 120-160 واط/م·ك مما يجعله الخيار المفضل لصواني حزمة البطارية ومكونات السلامة الهيكلية.

استراتيجية اختيار المواد

بالنسبة لعلب المحركات ومساكن وحدة PCU، يعد ADC12 هو الخيار الأكثر فعالية من حيث التكلفة نظرًا للتوصيل الحراري الممتاز ( 130-150 واط/م·ك ) وقابلية التشكيل الفائقة للصب. بالنسبة لصواني حزمة البطارية ومكونات السلامة الهيكلية، يحقق A356 مع المعالجة الحرارية T6 قوة شد تبلغ 220-280 ميجا باسكال ومقاومة فائقة للتآكل مقارنة بالسبائك المحتوية على النحاس، مما يجعلها الخيار المفضل للسلامة عند التصادم. يوصى باستخدام A380 للأجزاء الهيكلية للهيكل التي تتطلب قدرة تحميل ميكانيكية عالية. تشترك جميع السبائك الثلاثة في كثافة تقريبية 2.7 جرام/سم3 ، تحقيق تخفيضات في الوزن 40%-60% مقارنة بالفولاذ، مما يحسن نطاق قيادة السيارة بشكل مباشر.

هندسة الإدارة الحرارية: كيف تضمن العلب المصبوبة سلامة البطارية وأدائها

تعد الإدارة الحرارية لبطاريات الطاقة جوهر سلامة وأداء سيارات الطاقة الجديدة. نافذة درجة حرارة التشغيل المثالية لخلايا الليثيوم أيون هي 15-35 درجة مئوية ; يتجاوز 45 درجة مئوية يسرع تدهور القدرات، في حين أن درجات الحرارة أعلى 60 درجة مئوية المخاطر الحرارية الحالية. تحقق المساكن المصنوعة من الألومنيوم المصبوب إدارة حرارية فعالة من خلال الآليات التالية:

تصميم قناة التبريد السائل المتكامل

يسمح الصب بالقالب عالي الضغط بالقولبة المباشرة لقنوات التبريد السائلة المعقدة، وزعانف تبديد الحرارة، والأضلاع الحرارية داخل القالب، مما يحقق تصميم متكامل هيكل السكن وأنظمة الإدارة الحرارية. يزيل هذا الهيكل مقاومة الواجهة الحرارية الناتجة عن عمليات اللحام أو التجميع التقليدية، مما يقلل من مسار المقاومة الحرارية من سطح الخلية إلى سائل التبريد. الموصلية الحرارية لسبائك الألومنيوم A356 أو ADC12 ( 96-150 واط/م·ك ) هو 3-5 مرات من الفولاذ، مما يتيح انتشار الحرارة بسرعة عبر سطح السكن بأكمله.

مقارنة الأداء الحراري والسلامة عبر مواد الإسكان

على الرغم من أن العلب المصنوعة من الألومنيوم المصبوب تتمتع بموصلية حرارية أقل قليلاً من صفائح الألومنيوم المبثوقة، إلا أنها القدرة على تشكيل متكامل تمكن من تصميم مسار التدفق الحراري الأمثل، كما أن سلامتها الهيكلية تتجاوز بكثير تجميعات التشكيلات الملحومة. فيما يتعلق بالحماية من الانفلات الحراري، يمكن لأغطية الألومنيوم أن تؤخر انتشار الحريق 5-10 دقائق ، مما يوفر وقتًا حرجًا للهروب للركاب، بينما تتطلب المساكن المركبة طبقات إضافية مقاومة للحريق للوفاء بمعايير GB 38031.

السلامة الهيكلية: الحماية من التصادم وأداء الختم للمكونات المصبوبة

لا تعمل أغلفة مجموعة بطاريات سيارات الطاقة الجديدة كحاملات لإدارة الحرارة فحسب، بل تعمل أيضًا كحواجز مهمة للسلامة الهيكلية الشاملة للمركبة. تقوم سبائك الألومنيوم المصبوبة ببناء أنظمة حماية متعددة الطبقات من خلال الجمع بين قوة المواد الجوهرية والتحسين الهيكلي.

تصميم هيكل امتصاص الطاقة

عادةً ما تعتمد صواني حزمة البطاريات الحديثة المصبوبة أ اللوح الأساسي للإطار المتقاطع هيكل ساندويتش. من خلال تحليل تدفق القالب لتحسين مواضع البوابة وتوزيع سمك الجدار، يتم تكثيف المناطق الحرجة للتصادم (مثل عوارض الصدمات الجانبية) محليًا 10-12 ملم ، بينما يتم تقليل المناطق غير الحرجة إلى 2-3 ملم ، تحقيق التوازن الأمثل بين الوزن والقوة. تحقق سبيكة A356-T6 قوة إنتاج تبلغ 180-220 ميجا باسكال ، بالإضافة إلى الهياكل المضلعة المعقدة التي يتم تمكينها عن طريق الصب بالقالب، يمكن أن تلبي متطلبات اختبار تأثير القطب الجانبي C-NCAP وE-NCAP.

معايير تصنيف الختم والحماية

يجب أن تتحقق علب حزمة البطارية IP67 أو IP69K تصنيفات الحماية (وفقًا للمعيارين IEC 60529 وISO 20653)، مما يوفر حماية كاملة من الغبار ومقاومة الغمر لمدة 30 دقيقة على عمق متر واحد. يحقق الصب بالقالب التحكم الدقيق في تسطيح سطح الختم ( ± 0.05 ملم ) وخشونة السطح (Ra<3.2 ميكرومتر)، مما يضمن التوافق المثالي مع حشوات الختم. علاوة على ذلك، يجب أن تجتاز العلب المصبوبة اختبار تسرب قياس طيف كتلة الهيليوم، مع معدلات تسرب مطلوبة عادةً أدناه 15 سم مكعب (سم مكعب قياسي في الدقيقة) لضمان العزل المطلق بين دوائر التبريد وغرف الخلايا.

عملية التصنيع: الدقة والكفاءة ومراقبة الجودة في HPDC

إن عملية الصب بالقالب عالي الضغط (HPDC) هي عملية تشكيل يتم فيها حقن سبائك الألومنيوم المنصهرة في قوالب فولاذية دقيقة بسرعة عالية تحت ضغوط 30-150 ميجا باسكال . توضح هذه العملية ثلاث مزايا أساسية في تصنيع مكونات سيارات الطاقة الجديدة:

تشكيل الشكل القريب من الشبكة وتكامل البنية المعقدة

يحقق الصب بالقالب تفاوتات الأبعاد ±0.03–0.05 ملم ، يتجاوز بكثير الختم (±0.1–0.3 مم) واللحام (±0.5–1.0 مم). والأهم من ذلك، أنها تسمح بصب قنوات التبريد السائلة، وأقواس التثبيت، ومشابك تثبيت مجموعة الأسلاك، ومواضع تركيب الموصل، وحتى مقاعد تثبيت فتحات التهوية في عملية واحدة، مما يقلل بشكل كبير من عمليات التصنيع والتجميع اللاحقة. بالنسبة لصواني حزمة البطارية، يمكن دمج الصب بالقالب التقليدي 6-10 أجزاء مختومة وملحومة في 1-2 مكونات مصبوبة ، والقضاء على مخاطر فشل إجهاد اللحام مع تقليل تراكم تحمل التجميع.

حجم الإنتاج وكفاءة التكلفة

بمجرد استثمار الأدوات (عادةً ما تدوم قوالب صينية حزمة البطارية الكبيرة 80.000-100.000 طلقة )، يمكن تقصير دورات الصب بالقالب من قطعة واحدة إلى 60-120 ثانية مما يجعلها مناسبة للغاية لمتطلبات المنصة التي تتجاوز 100.000 وحدة سنويا . من المتوقع أن ينمو سوق آلات صب قوالب الألومنيوم العالمية من 86.14 مليار دولار في 2025 ل 144.04 مليار دولار أمريكي بحلول عام 2034 (معدل نمو سنوي مركب 5.88%)، مع منطقة آسيا والمحيط الهادئ التي تمتلك معدل نمو سنوي مركب 5.88% 41% حصة السوق والصين وحدها تمثل 16% من سوق آسيا والمحيط الهادئ.

حلقة مغلقة لمراقبة الجودة

تستخدم الشركات المصنعة الرائدة تصميم CAD/CAM/CAE المتكامل جنبًا إلى جنب مع تحليل تدفق القالب للتنبؤ بمواضع البوابة وتوزيع المسامية وعيوب النقاط الساخنة. تم تجهيز خطوط الإنتاج التصوير الشعاعي بالأشعة السينية (RT) و المسح المقطعي الصناعي ، مما يضمن بقاء المسامية الداخلية أدناه 0.1% - العتبة الحرجة لضمان سلامة الختم IP67 وعمر الكلال الهيكلي. يجب أن تكون أنظمة إدارة الجودة إتف 16949 معتمدة، وتغطي العملية بأكملها بدءًا من شراء المواد الخام، وتفريغ الغازات المنصهرة، ومراقبة معلمات اللقطة، وحتى اختبار تسرب المنتج النهائي.

فوائد الوزن الخفيف: كيف تعمل المكونات المصبوبة على تحسين نطاق القيادة

يُظهر نطاق قيادة السيارات الجديدة ارتباطًا سلبيًا قويًا بوزن السيارة. تشير الأبحاث إلى أن كل 100 كجم من تخفيض وزن السيارة يمكن أن يحسن المدى 6%-8% (حوالي 30-50 كم). تحقق مكونات الألومنيوم المصبوب انخفاضًا كبيرًا في الوزن في المجالات الرئيسية التالية:

بيانات خفض وزن المكونات الرئيسية

أخذ سيارة سيدان كهربائية نقية بوزن فارغ 1800 كجم سعة البطارية 70 كيلوواط ساعة ، ومجموعة NEDC من 500 كم على سبيل المثال، يمكن أن يؤدي استبدال علبة البطارية ومبيت المحرك والإطار الفرعي بمكونات من الألومنيوم المصبوب إلى تقليل الوزن الإجمالي للمركبة بمقدار 80-120 كجم ، وتحسين النطاق بحوالي 40-70 كم - يعادل 5%-8% وفورات في تكلفة البطارية.

تحليل تكلفة دورة الحياة الإجمالية: لماذا يعتبر الألومنيوم المصبوب هو الحل الاقتصادي الأمثل

على الرغم من أن مكونات الألمنيوم المصبوب تتطلب استثمارًا أوليًا أعلى في الأدوات (قوالب علبة البطارية الكبيرة تقريبًا 50.000-150.000 دولار أمريكي )، لهم التكلفة الإجمالية للملكية لمدة 10 سنوات (TCO) أقل بكثير من بدائل الصلب. تعتمد المقارنة التالية على منصة إنتاج سنوية تبلغ 100000 وحدة:

علاوة على ذلك، إمكانية إعادة التدوير بنسبة 100% سبائك الألومنيوم تتماشى مع اتجاهات الاقتصاد الدائري العالمية. يمكن إعادة صهر مكونات مركبات الطاقة الجديدة التي انتهت صلاحيتها وإعادة استخدامها في إنتاج الصب بالقالب، مع بصمة كربونية أقل بكثير من صهر الفولاذ أو التوليف المركب. بالنسبة لشركات صناعة السيارات التي تسعى إلى تحقيق أهداف ESG، توفر مكونات الألومنيوم المصبوبة مزايا كبيرة في تسجيل الاستدامة.

دليل المشتريات والاختيار: قائمة مراجعة المواصفات الفنية الرئيسية

بالنسبة لمصنعي سيارات الطاقة الجديدة وموردي المستوى 1، فإن دمج المعلمات التقنية التالية في تأهيل الموردين ووثائق المناقصة يمكن أن يقوم بتصفية شركاء صب الجودة بشكل فعال والتخفيف من مخاطر جودة ما بعد الإنتاج:

1. شهادة المواد: حدد بوضوح سبائك ADC12 أو A380 أو A356، واطلب تقارير التركيب الكيميائي للمادة، وتقارير اختبار الخصائص الميكانيكية، وإعلانات الامتثال لـ RoHS/REACH.
2. تصنيف الحماية: تتطلب أغلفة حزمة البطارية الحد الأدنى من IP67 مع IP69K موصى به؛ تسطيح سطح الختم ± ± 0.05 مم، خشونة السطح Ra ≥3.2 ميكرومتر.
3. الجودة الداخلية: تتطلب تقارير الفحص بالأشعة السينية أو الأشعة المقطعية الصناعية، مع مسامية المنطقة الحرجة ≥ 0.1% وخالية من الشقوق والغلق البارد والعيوب الأخرى.
4. ضيق التسرب: تتطلب تقارير اختبار تسرب قياس الطيف الكتلي للهيليوم، بمعدلات تسرب ≥ 15 سم مكعب (السكن الرئيسي) و ≥ 5 سم مكعب (غطاء).
5. دقة الأبعاد: أبعاد التجميع الحرجة CPK≥ 1.67 مع full-dimension CMM inspection reports for sealing surfaces.
6. التحقق من الإدارة الحرارية: مطالبة الموردين بتقديم بيانات المحاكاة الحرارية لعقود الفروقات التي تثبت الحد الأقصى للفرق في درجة حرارة الخلية ≥ 5 درجة مئوية في ظل ظروف الشحن السريع.
7. شهادة النظام: يجب على الموردين عقد إتف 16949 شهادة نظام إدارة الجودة مع خبرة مثبتة في الإنتاج الضخم في صناعة السيارات.
8. ضمان القدرة: تتطلب قوة تثبيت لآلة الصب بالقالب ≥ 3000 طن ، قدرة الطلقة الواحدة ≥ 40 كجم مع annual capacity matching project requirements.

ومن خلال دمج هذه المؤشرات في المواصفات الفنية وقوائم مراجعة تدقيق الموردين، يمكن لهيئات المشتريات التأكد من اختيارها مكونات مصبوبة من نوع NEV توفير دعم هيكلي مستقر وآمن وخفيف الوزن وضمان الإدارة الحرارية طوال دورة حياتها الكاملة.
